某项目地下综合管线探测及地形测量成果报告

测量工作

㈠、起算数据:

本次工程平面控制采用目前上海城市VRS(Virtual Reference Station,虚拟参考站)网络RTK技术。操作按“测量规范”中的要求,对控制点进行四次独立的观测,每次观测精度在2cm以内,两次观测值间差小于2cm。仪器采用的是Leica 1230 GPS 卫星接收仪。高程采取四等水准测量方法进行测量。

㈡、作业依据及作业设备:

1、《城市测量规范》(CJJ/T8-2011);

2、《城市地下管线探测技术规程》(CJJ61-2017);

3、投入的主要仪器设备

设备名称规格型号产地单位数量
Leica全站仪2”2mm+2ppmTC402瑞士1


㈢、地下管线点测量:

1、对地下管线的各特征点、加密点、各检修井等施测了三维坐标。

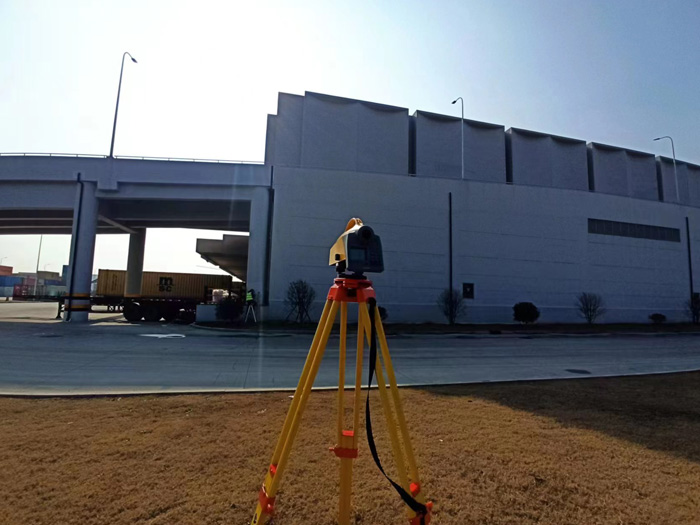

2、地下管线点的平面位置测量采用Leica TC402 型全站仪在控制点上设站,按极坐标法进行测量,高程采用三角高程的方法测量。管线点的测量数据均采用全站仪自动采集。

工程测量

3、极坐标法测量的要求如下:角度观测半测回,边长观测一次,在已知点设站时,均进行测站检查,管线点测量的边长不超过定向边长的3 倍。

4、三角高程测量时均认真量取仪器高、觇高(量取至mm),并准确输入仪器。

5、各管线点的测量编号采用原管线探测编号,并于现场输入全站仪里。

6、每天外业工作结束后将测量信息传输到计算机内,经校对、检查后交内业进行数据处理、管线成图。
